excel图表绘制双层面板折线图

办公教程导读

收集整理了【excel图表绘制双层面板折线图】办公软件教程，小编现在分享给大家，供广大互联网技能从业者学习和参考。文章包含689字，纯文字阅读大概需要1分钟。

办公教程内容图文

图1

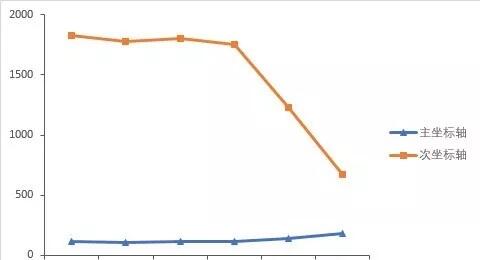

选择数据区域A1:C7，绘制折线图如下图2所示。

图2

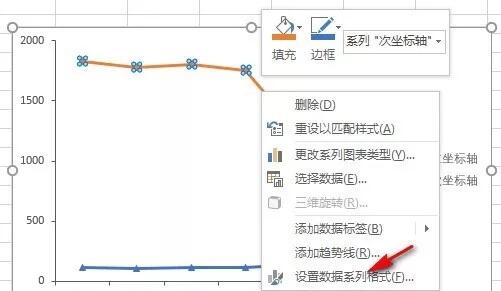

选择“次坐标轴”数据系列中，单击右键，在快捷菜单中选取命令“设置数据系列格式”命令，如下图3所示。

图3

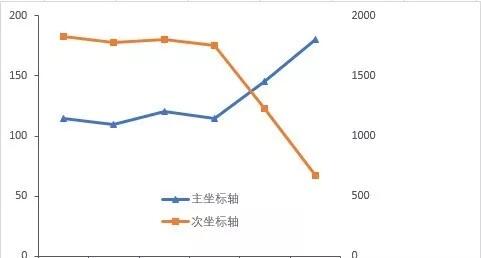

选择将数据系列绘制在“次坐标轴”，设置垂直坐标轴刻度值，此时的图表如下图4所示。

图4

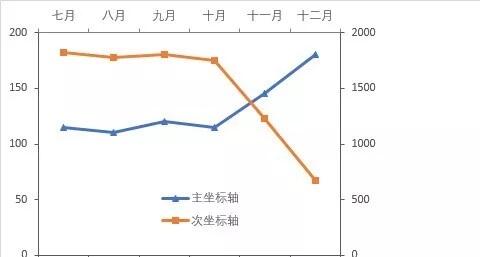

选择图表，在功能区“图表设计”选项卡中，单击“添加图表元素——坐标轴——次要横坐标轴”，结果如下图5所示。

图5

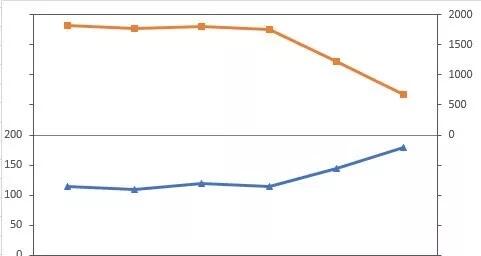

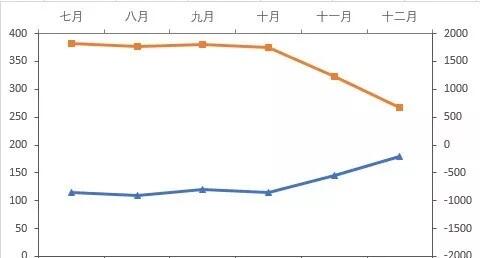

设置主坐标轴在面板底层，其垂直轴数值范围设置为0至400。设置次坐标轴在面板顶层，其垂直轴数值范围设置为-2000至2000。这样，将两条折线分别放置在图表的上下层中，如下图6所示。

图6

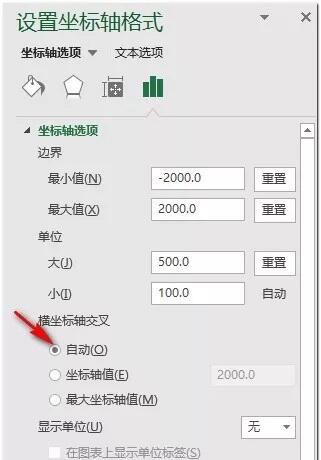

使用次要水平坐标轴作为面板的分隔线。单击功能区“格式”选项卡中的“当前所选内容”组上方下拉列表中的“次坐标轴垂直（值）轴”，选取图表的次要垂直坐标轴。然后单击“设置所选内容格式”按钮，将横坐标轴交叉设置为“自动”，如下图7所示。

图7

接着，将其标签刻度和位置都设置为“无”。此时，图表如下图8所示。

图8

将绘图区边框添加颜色，让面板图上方封闭，结果如下图9所示。

图9

最后，对垂直轴标签应用数字格式设置，使得主垂直轴下方显示刻度数，次垂直轴上方显示刻度数。

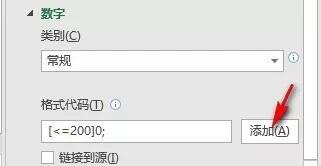

选择主垂直轴，设置标签数字格式如下图10所示。

图10

同样，选择次垂直轴，设置标签数字格式为：0;;0;。

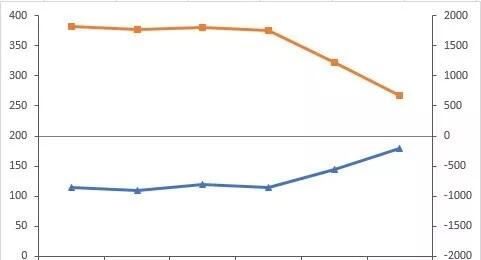

此时的图表如下图11所示。

图11

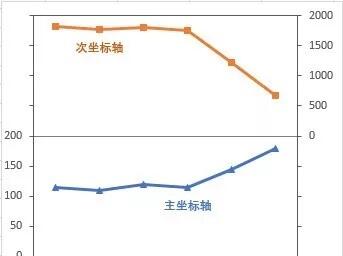

在次坐标轴数据系列的第2个数据点、主坐标轴数据系列的第4个数据点添加标签，适当调整图表的大小，结果如下图12所示。

图12
